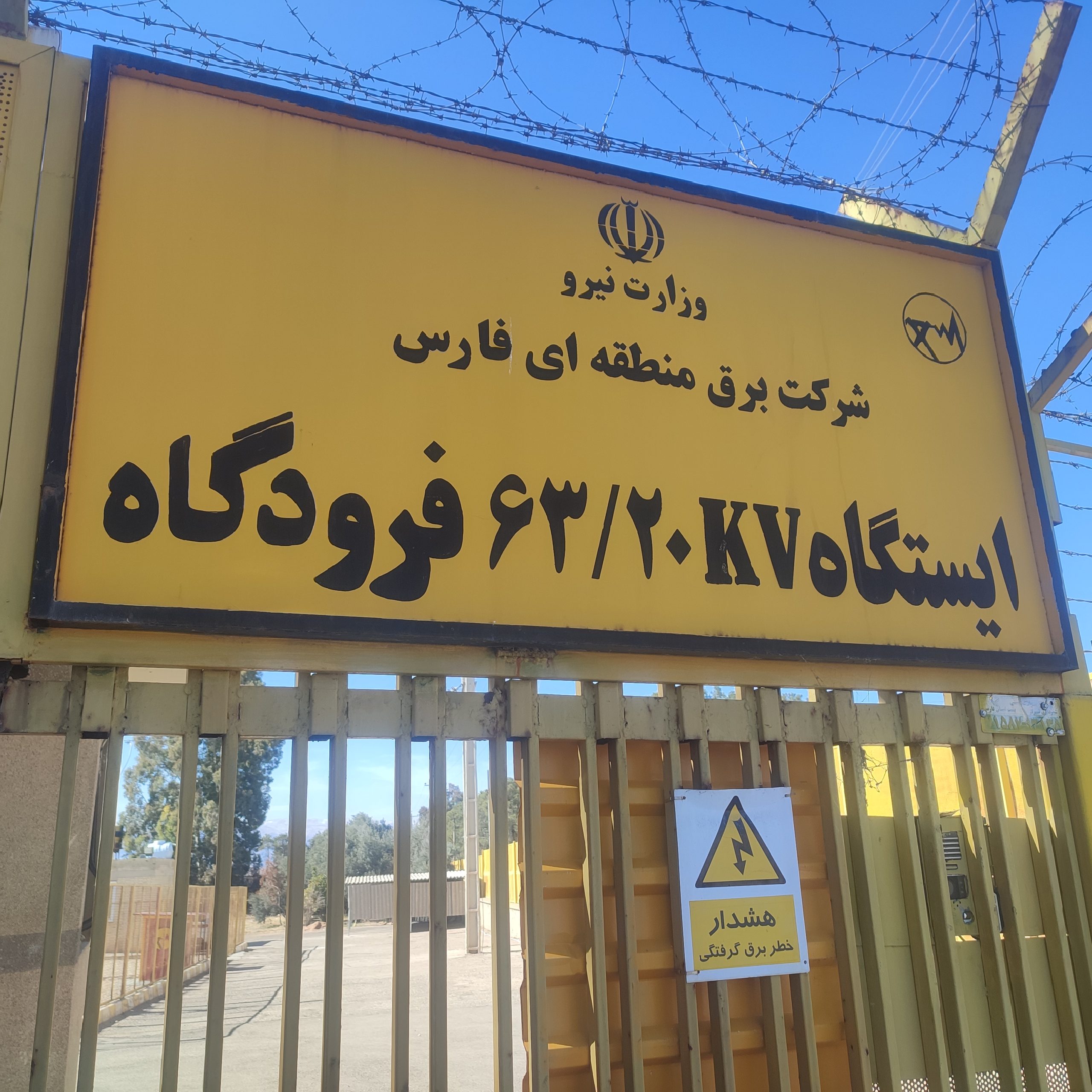

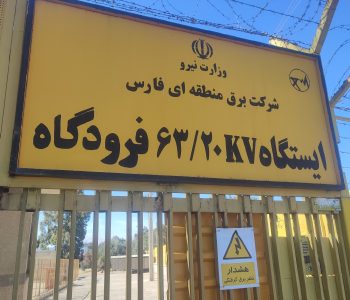

طراحی تابلوهای کنترل بریکرهای پست مدرس و فرودگاه شهر شیراز

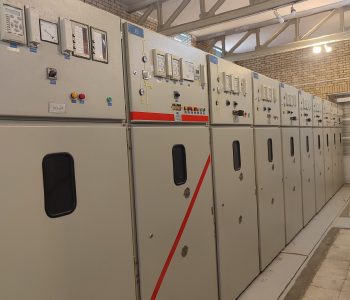

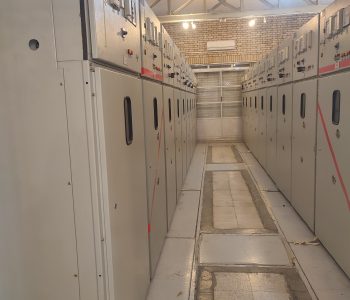

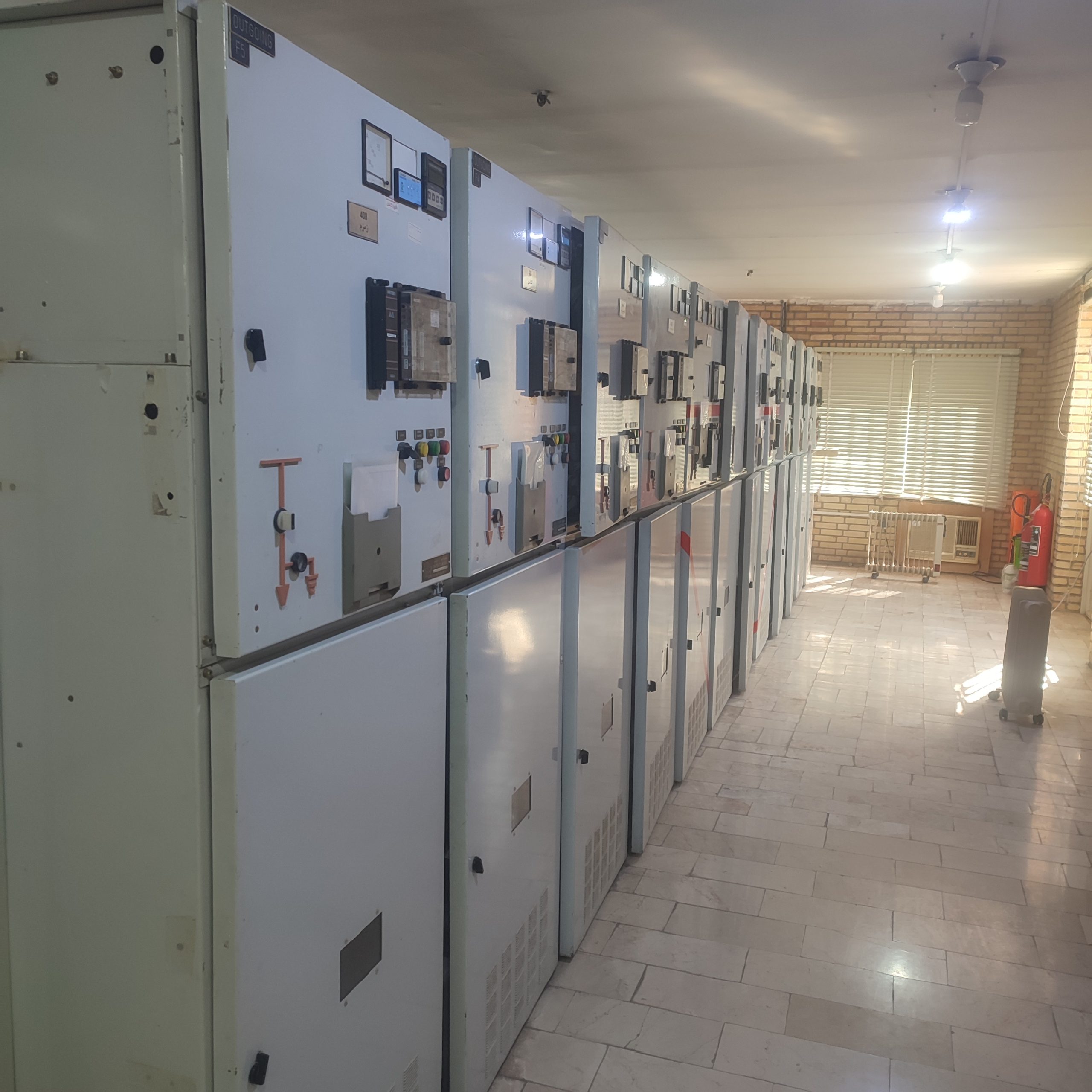

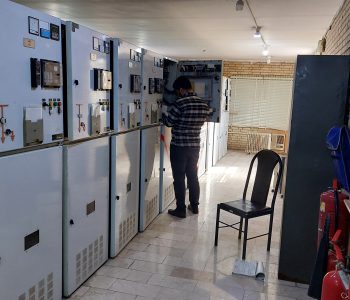

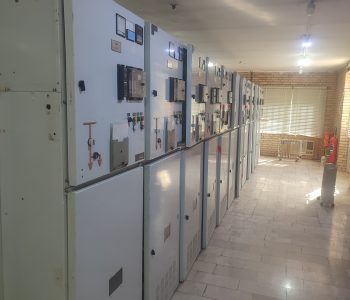

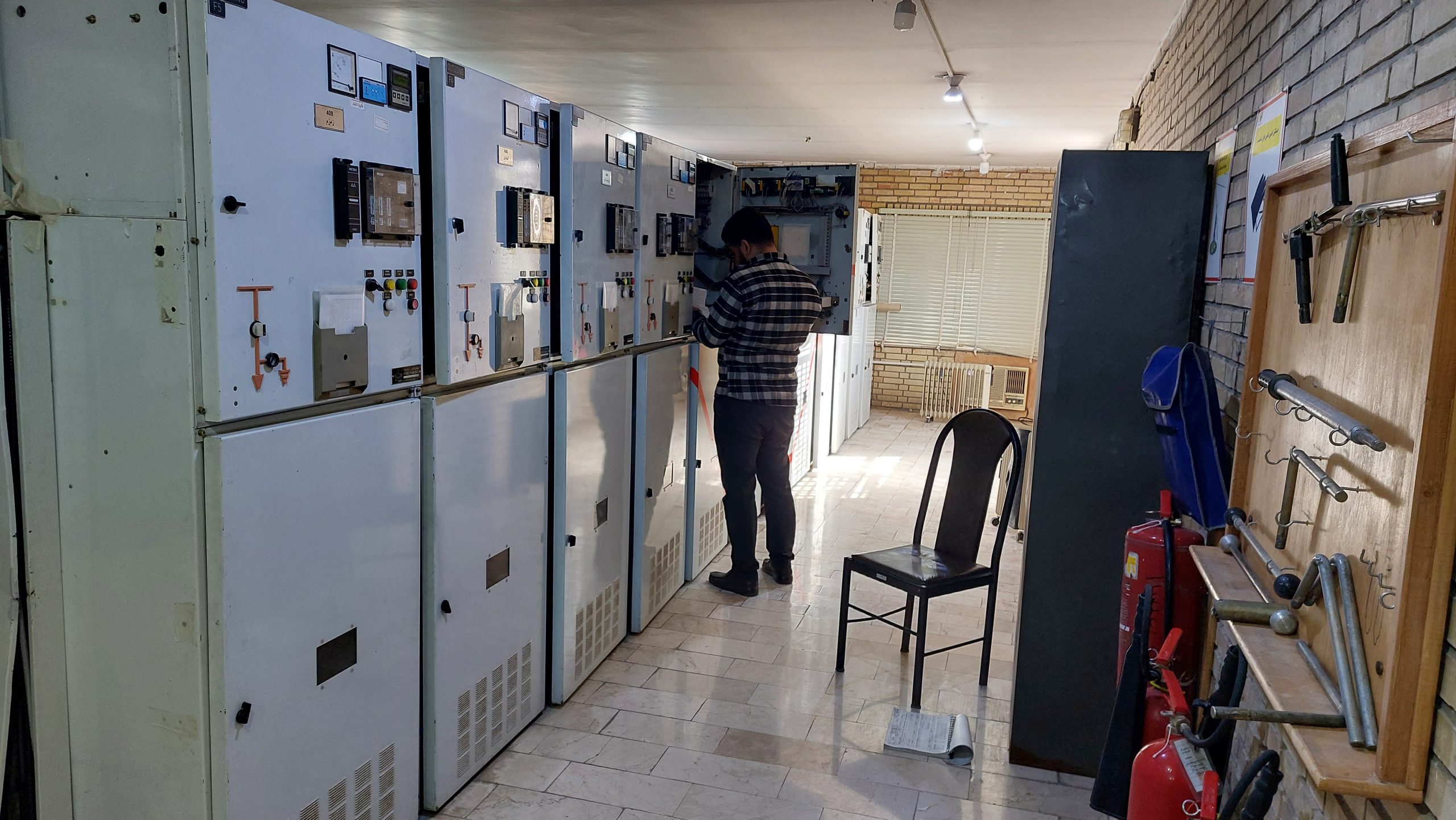

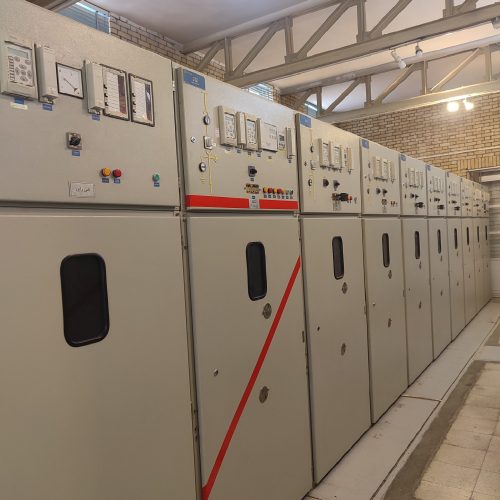

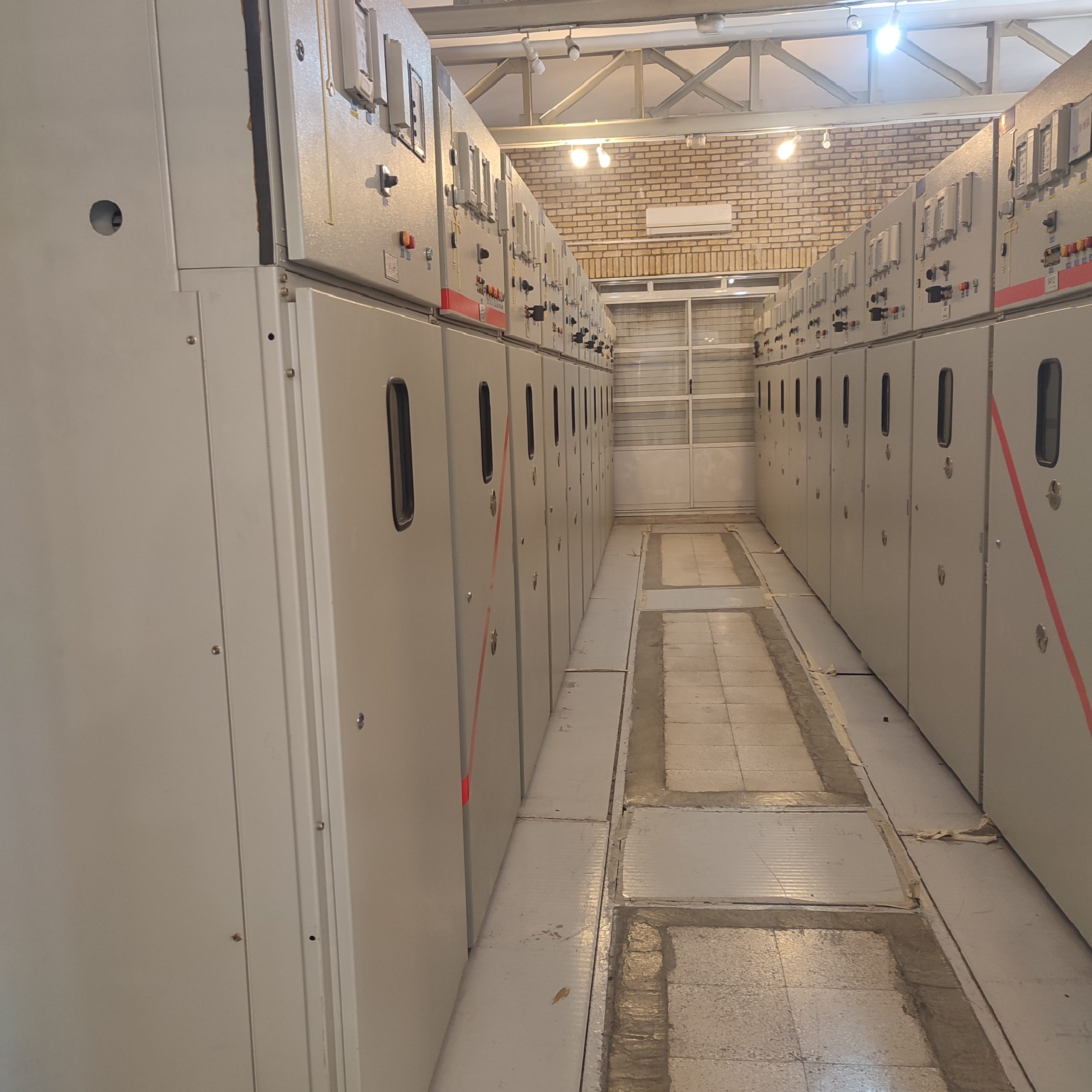

پروژه حاضر با هدف ارتقاء چشمگیر سطح اتوماسیون، افزایش قابلیت اطمینان عملکرد و تسهیل فرآیندهای اپراتوری در دو پست کلیدی 66/20kV مدرس و فرودگاه شهر شیراز واقع در استان فارس، در مرحله اجرا قرار دارد. هدف کلان این پروژه، طراحی، ساخت و پیاده‌سازی تابلوهای کنترل از راه دور برای بریکرهای موجود در این پست‌ها است. این اقدام، گامی اساسی در جهت مدرن‌سازی زیرساخت‌های صنعت برق و انطباق با استانداردهای روز جهانی در حوزه اتوماسیون پست‌های فشار قوی محسوب می‌شود.

مجری پروژه:

تمامی مراحل مهندسی، تأمین تجهیزات، نصب و راه‌اندازی، به همراه تأمین تمامی اقلام جانبی مورد نیاز، با موفقیت توسط شرکت دانش‌بنیان دیاکو ایرانیان به انجام رسیده است. این شرکت با اتکا بر دانش فنی بومی، بهره‌گیری از زیرساخت‌های مهندسی پیشرفته و سال‌ها تجربه اجرایی موفق در پروژه‌های مشابه، توانسته است این پروژه را با رعایت کامل الزامات فنی، استانداردهای بین‌المللی و در بالاترین سطح کیفی به سرانجام برساند.

ویژگی‌ها و نقاط تمایز فنی پروژه:

استفاده از تجهیزات به‌روز و استاندارد: در این پروژه، از تجهیزات مدرن و با کیفیتی استفاده شده است که دقیقاً منطبق با مشخصات فنی پروژه و فهرست تأمین‌کنندگان تأیید شده (Vendor List) هستند. این امر، تضمین‌کننده عملکرد پایدار و قابل اتکا در بلندمدت و کاهش چشمگیر نرخ خرابی در طول دوره بهره‌برداری است.

نمایش وضعیت محلی (LOCAL) بریکر: به منظور اطلاع‌رسانی سریع و دقیق به اپراتور در زمان قرارگیری بریکر در وضعیت کنترل محلی (Manual)، یک چراغ سیگنال مجزا بر روی درب تابلو کنترل تعبیه شده است که وضعیت LOCAL بریکر را به صورت لحظه‌ای نمایش می‌دهد.

فرمان‌پذیری مستقل و هوشمند از راه دور: این سیستم امکان ارسال فرمان‌های کنترلی (مانند باز و بسته کردن بریکر) را از راه دور برای هر یک از بریکرها به صورت کاملاً مستقل فراهم می‌کند. این فرمان‌ها از طریق سیستم SCADA و با استفاده از کلیدهای امنیتی (SCADA Key) و با رعایت سطوح دسترسی و پروتکل‌های ایمنی تعریف‌شده، ارسال می‌شوند.

سیستم هشدار چندسطحی و تفکیک‌شده: برای مدیریت مؤثرتر وضعیت‌های اضطراری و عادی، دو سطح هشدار مجزا شامل “هشدار اضطراری” (Urgent Alarm) و “هشدار غیر‌اورژانسی” (Non-Urgent Alarm) تعریف شده است. این سیستم قادر است هشدارهای تفکیک‌شده برای هر یک از تجهیزات و بریکرها را بر روی تابلو کنترل ارسال کند و اپراتور را در جریان دقیق وقایع قرار دهد.

نمایش گرافیکی ساختار پست (Mimic Diagram): یک نمایش گرافیکی خطی (Single Line Diagram) کامل از ساختار پست، به صورت میمیک (Mimic)، بر روی درب تابلوها طراحی و اجرا شده است. این ویژگی به اپراتور کمک می‌کند تا به سرعت مسیرهای تغذیه و وضعیت لحظه‌ای بریکرها را مشاهده و درک کند.

قابلیت فرمان دستی محلی: علاوه بر کنترل از راه دور، امکان اجرای فرمان‌های کلیدی Close و Trip بریکر به صورت دستی و مستقیم از طریق المان‌های فیزیکی تعبیه شده بر روی تابلو کنترل نیز فراهم شده است. این قابلیت با رعایت دقیق سلسله‌مراتب حفاظتی سیستم صورت می‌گیرد.

استفاده از تابلوهای صنعتی استاندارد: تابلوهای مورد استفاده در این پروژه از برند معتبر Rittal انتخاب شده‌اند که دارای درجه حفاظت IP54 بوده و مقاومت بالایی در برابر نفوذ گردوغبار و رطوبت از خود نشان می‌دهند. طراحی این تابلوها کاملاً مناسب برای محیط‌های صنعتی و شرایط ویژه فضای پست‌ها صورت گرفته است.

پیش‌بینی توسعه آتی (Future Expansion): چیدمان داخلی تابلوها با دقت مهندسی شده است تا فضای کافی برای توسعه‌های آتی، ارتقاء تجهیزات یا افزودن ماژول‌های جدید کنترلی و نظارتی در آینده در نظر گرفته شود. این امر انعطاف‌پذیری سیستم را برای تطابق با نیازهای آتی تضمین می‌کند.

تهیه مستندات فنی جامع: تمامی نقشه‌های شماتیک، دیاگرام‌های کنترلی و گزارش‌های فنی مورد نیاز، مطابق با آخرین استانداردها و با استفاده از نرم‌افزار مهندسی پیشرفته EPLAN تهیه و ارائه شده‌اند. این مستندات، اصول دقیق مستندسازی پروژه‌های EPC (مهندسی، تدارکات، ساخت) را رعایت کرده و مرجع کاملی برای بهره‌برداری و نگهداری خواهند بود.
