محل اجرا: پست برق کمال‌الملک (شهرستان نیشابور)
کارفرما: شرکت برق منطقه‌ای خراسان
هدف از اجرای این پروژه، ارتقاء سطح ایمنی و پایداری شبکه برق در پست 132kV کمال‌الملک از طریق طراحی و پیاده‌سازی یک سیستم حفاظت باسبار دقیق و قابل اعتماد است. این سیستم با شناسایی سریع و دقیق خطاهای داخلی باسبار، مانع گسترش اختلال به سایر فیدرها می‌شود. همچنین با استفاده از تجهیزات پیشرفته و پیکربندی بهینه، امکان عملکرد هماهنگ با سایر حفاظت‌های پست فراهم گردید.

شرح خدمات در حال انجام:

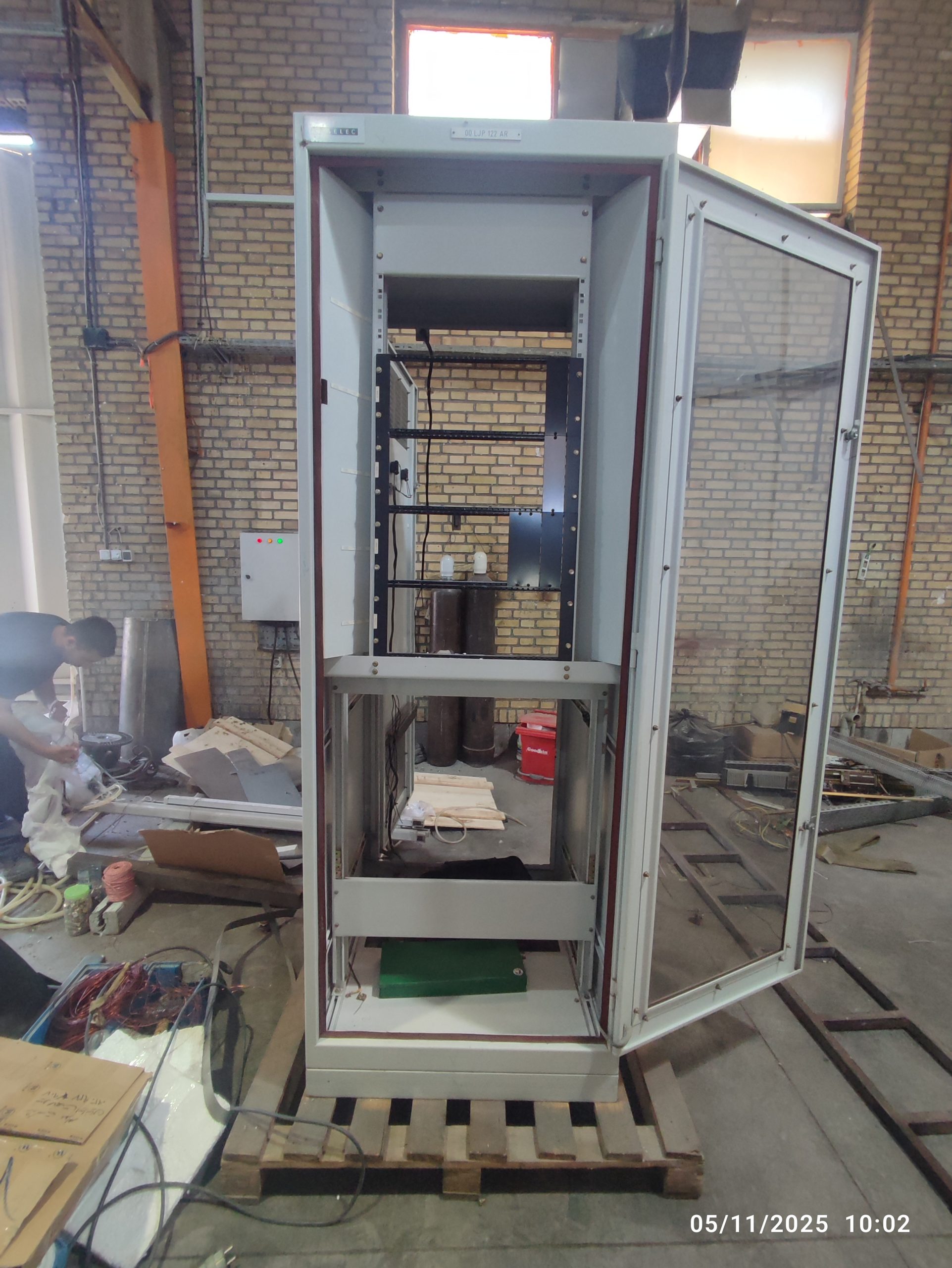

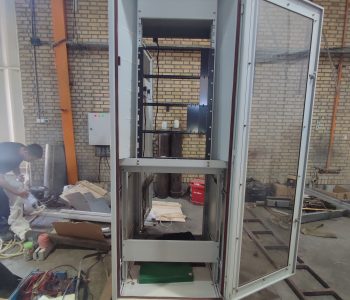

1-  نصب، وایرینگ و کنترل کیفی پانل حفاظت باسبار
نصب مکانیکی و الکتریکی تجهیزات حفاظت داخل پانل با رعایت اصول ارگونومی و دسترسی آسان
اجرای وایرینگ داخلی مطابق نقشه‌های As-Built و رعایت استاندارهای شماره‌گذاری و برچسب‌گذاری

2- اجرای کابل‌کشی فشار ضعیف
تامین و نصب کابل‌های فشار ضعیف مربوط به تغذیه، فرمان، سیگنالینگ و حفاظت
آرایش دقیق کابل‌ها در سینی‌ها و داکت‌ها با رعایت اصول تفکیک سیگنال/ فرمان
مستندسازی نهایی کابل‌ها مطابق با تعریف پروژه و انطباق با نقشه‌های اجرایی

3- پیکربندی و تست عملکرد رله حفاظت باسبار
برنامه‌ریزی و تنظیم کامل فانکشن‌های حفاظتی رله MiCOM P746 براساس الزامات فنی پروژه
تعریف و کالیبراسیون نواحی حفاظتی (Zones) شامل Zone اصلی و Check Zone
شبیه‌سازی سناریوهای خطا و ارزیابی پاسخ حفاظتی رله در شرایط بحرانی
اطمینان از صحت زمان‌بندی، هماهنگی با سایر حفاظت‌های پست و ثبت رکوردهای تست

4- تست و بررسی جامع مدارات فرمان و حفاظت
بررسی و تست عملکرد دقیق مدارات فرمان قطع و وصل بریکرها، سیگنالینگ‌ و آلارم‌ها
اجرای تست‌های اینترلاک‌های سخت‌افزاری و نرم‌افزاری مطاق با دیاگرام ماتریکس پروژه
کنترل عملکرد صحیح فرمان‌های محلی و ریموت مطابق استاندارد IEC 61850

5- تست پیوستگی مسیرهای جریان (Continuity Test)
تست کامل صحت مسیرهای CT و VT از تجهیزات اولیه ترمینال‌های رله
بررسی اتصال دقیق لوپ‌های جریان (Current Loops) و حذف هرگونه ناپیوستگی یا افت ولتاژ
ثبت و مستندسازی کلیه نتایج تست در فرم‌های تایید شده پروژه
