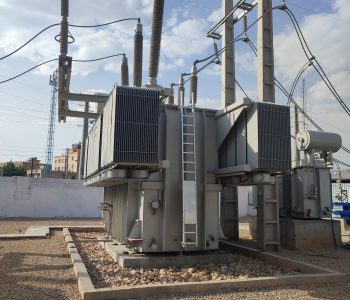

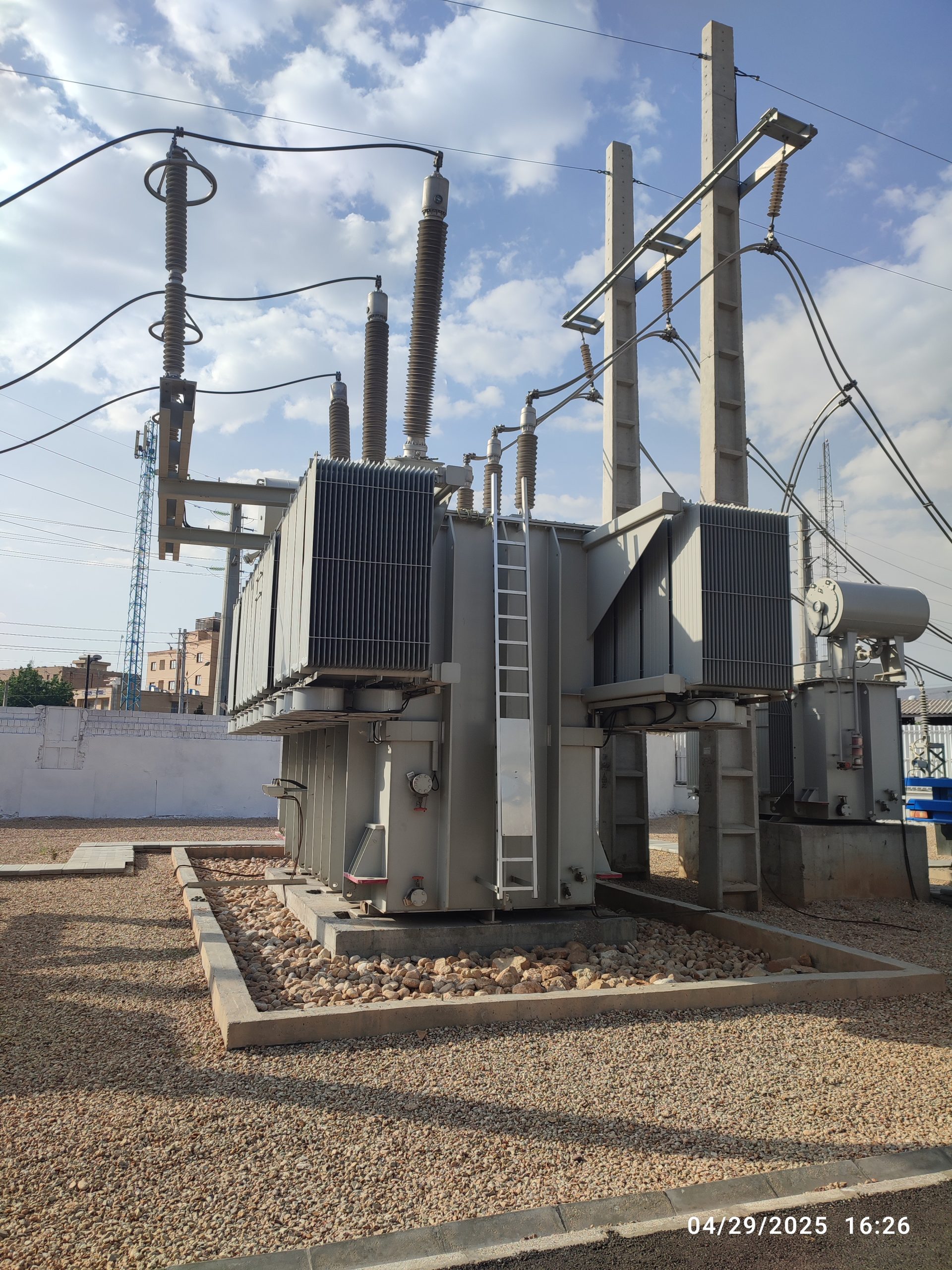

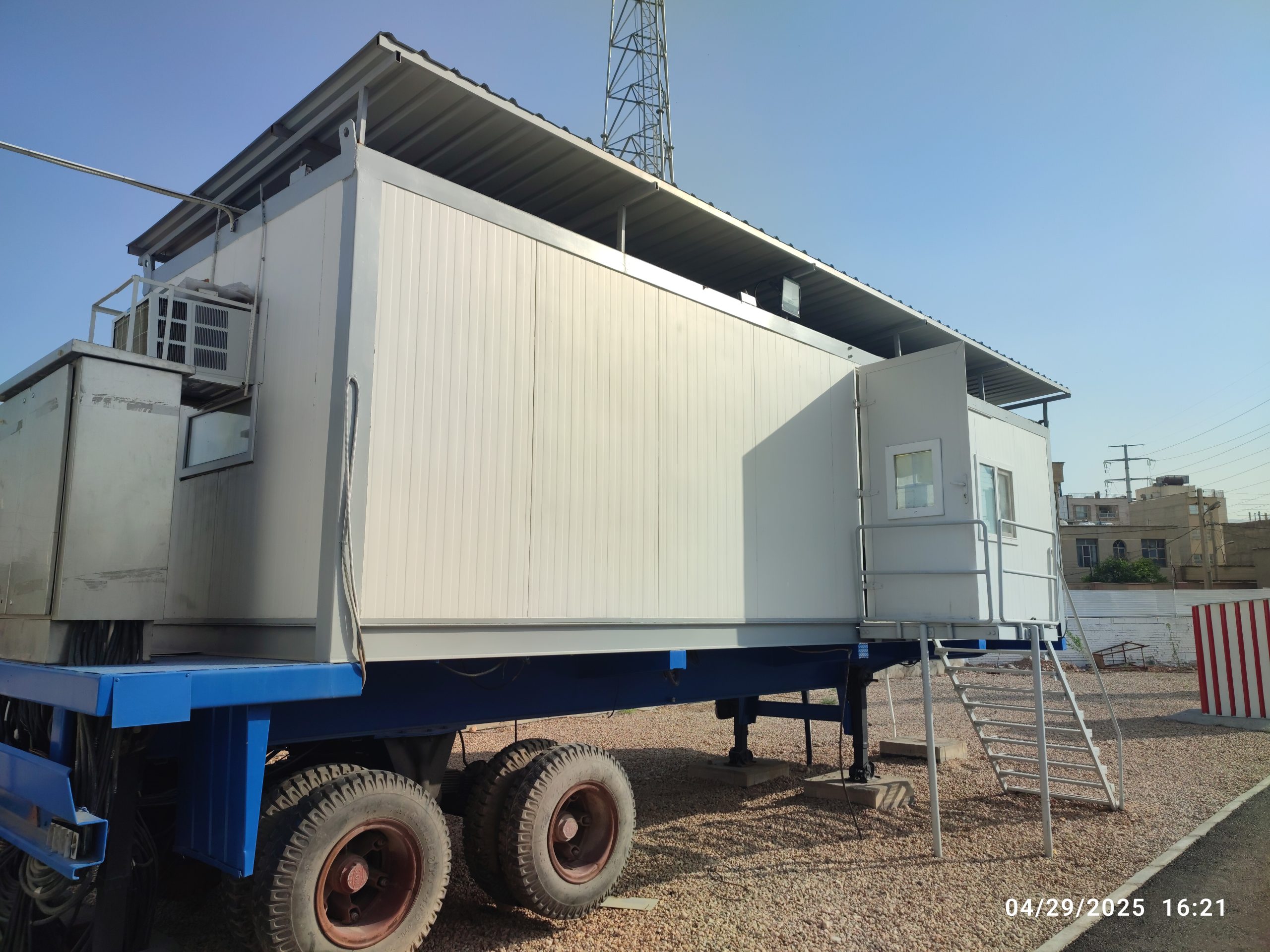

محل اجرا: پست انتقال برق سفیر (سطح ولتاژ  230kV)
کارفرما: شرکت برق منطقه‌ای فارس
هدف از اجرای این پروژه، پیاده‌سازی و راه‌اندازی سیستم حفاظت باسبار از نوع High Impedance در پست 230kV سفیر جهت افزایش ایمنی و اطمینان در برابر خطاهای داخلی باسبار است.با استفاده از روش امپدانس بالا، امکان تشخیص سریع و دقیق جریان‌های خطای اندک فراهم شد بدون آنکه بر عملکرد سایر فیدرها اثر بگذارد. این پروژه شامل شناسایی دقیق مسیر CTها، نصب تجهیزات حفاظتی و انجام تست‌های کامل عملیاتی است.

شرح خدمات در حال انجام:
1-  سیگنال شناسی ورودی‌ها و خروجی‌های حفاظتی
شناسایی و دسته‌بندی سیگنال‌های حفاظتی و کنترلی مورد نیاز از پانل‌های INCOMING و OUTGOING
بررسی وضعیت عملکردی فیدرها و استخراج سیگنال‌های مهم از پانل‌های حفاظت اختصاصی هر فیدر
انطباق سیگنال‌ها با استانداردهای IEC و تهیه لیست سیگنالینگ جهت وایرینگ و تست

2- شناسایی و پیاده‌سازی مسیرهای جریان CT به روش امپدانس بالا

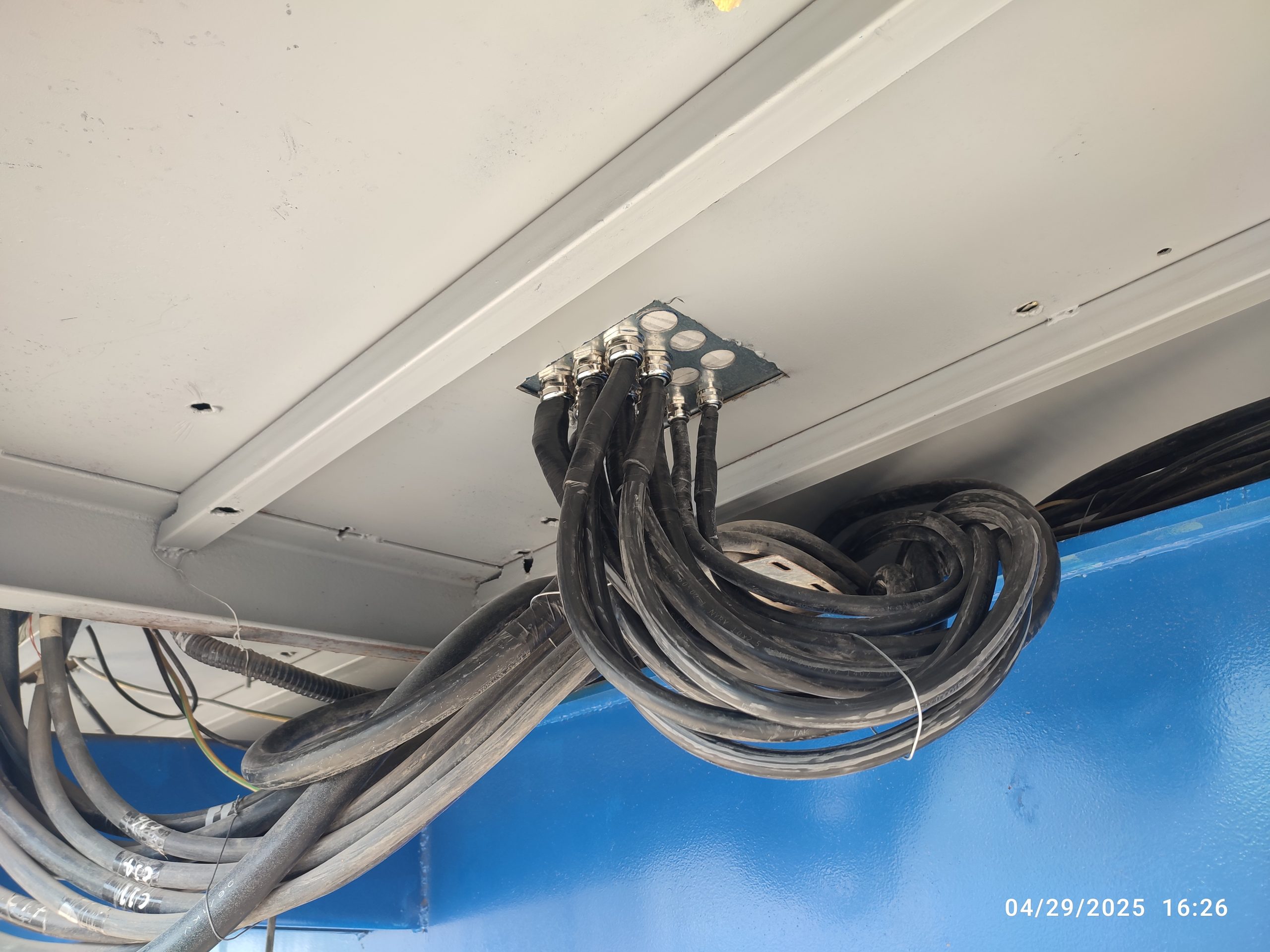

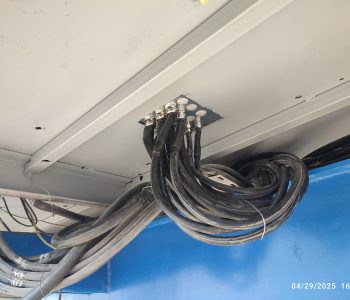

شناسایی مسیرهای دقیق CTهای حفاظتی از پانل مارشال تا پانل حفاظت
طراحی و پیاده‌سازی سیستم حفاظت دیفرانسیل باسبار به روش High Impedance

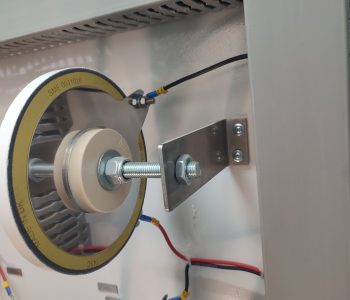

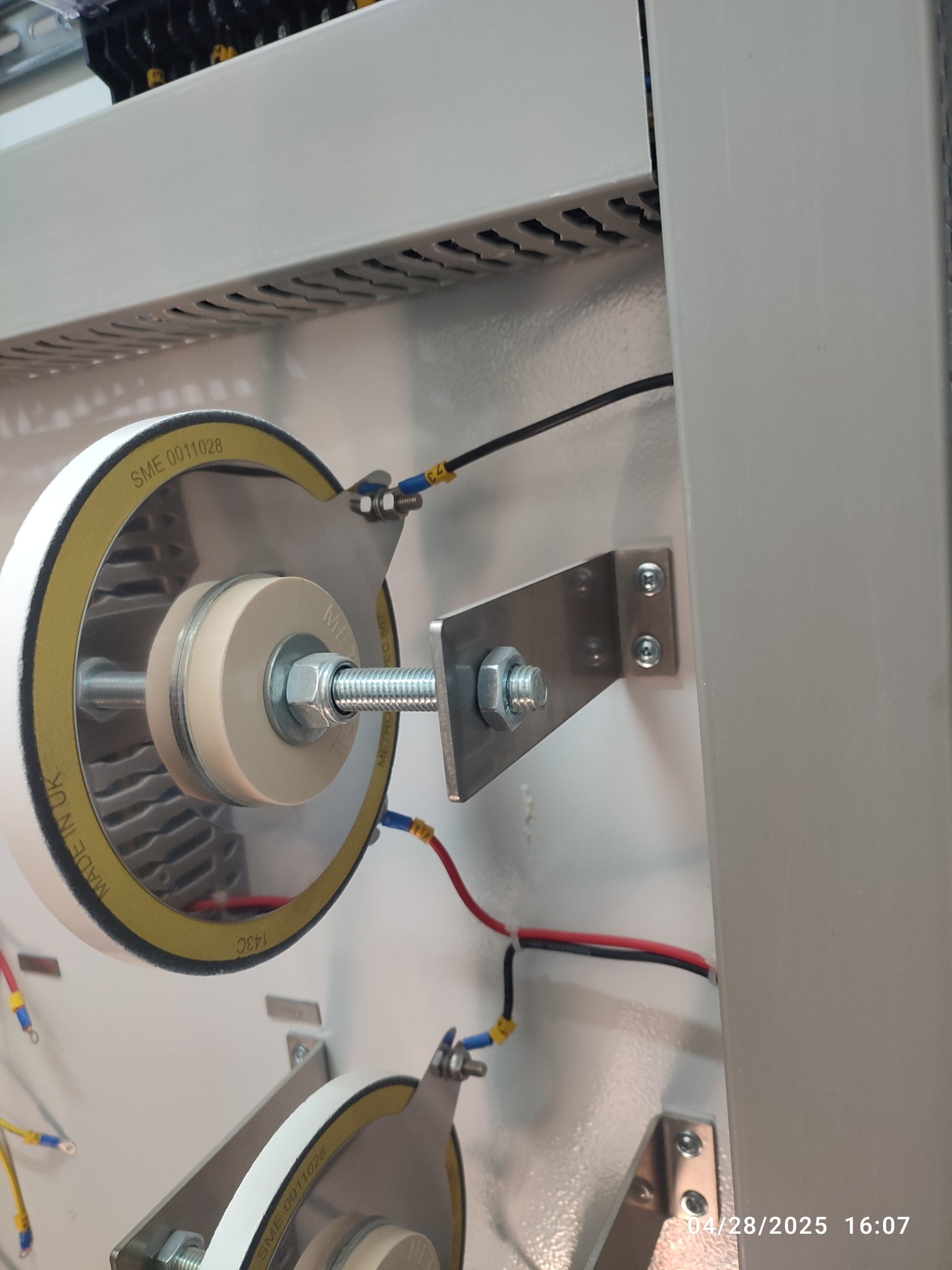

اجرای مدار شامل مقاومت متروسیل، مقاومت محدودکننده و اتصال به ورودی حساس رله با رعایت الزامات عملکردی Core کلاس X ترانس‌های جریان

3- انتقال، استقرار و نصب مکانیکی پانل حفاظت باسبار
انتقال امن پانل حفاظت از کارگاه شرکت به محل پست سفیر
نصب مکانیکی در موقعیت تعیین شده مطابق نقشه‌های جانمایی
اعمال اتصالات ارت پانل

4- تست سرد و گرم مدارات الکتریکی
اجرای تست سرد (Cold Test) برای بررسی صحت وایرینگ و اتصالات بدون اعمال ولتاژ
اجرای تست گرم (Hot Test) شامل اعمال تغذیه، فرامین و بررسی عملکرد رله‌ها، آلارم‌ها و سیگنالینگ

5- تست پیوستگی مسیرهای جریان
تست کامل لوپ‌های جریان CT جهت اطمینان از پیوستگی و صحت اتصالات
بررسی افت ولتاژ احتمالی و تنظیمات جریان حد آستانه برای جلوگیری از عملکرد ناردست رله‌ها

6- پیکربندی و تست رله حفاظت باسبار
کانفیگ و ستینگ گذاری رله
تست عملکرد حفاظت در برابر سناریوهای مختلف خطا (فاز به فاز ، فاز به زمین ، داخلی و خارجی)
تایید نهایی عملکرد صحیح حفاظت باسبار پیش از تحویل به کارفرم
